石油化学工业大气污染物排放解决方案

排放特征

石油化学工业以石油馏分，天然气等为原料，生产有机化学品，合成树脂，合成纤维，合成橡胶等的工业。

有机化学品主要为烯烃（乙烯、丙烯、丁二烯、异戊二烯）、芳烃（苯、甲苯、二甲苯）、乙二醇、苯酚、丙酮等；合成树脂主要为聚乙烯、聚丙烯等；合成纤维主要为聚酯、聚乙烯醇、聚酰胺等；合成橡胶主要为顺丁橡胶、异戊橡胶、丁苯橡胶等

炼油与石油化工行业VOCs排放以无组织排放为主，VOCs无组织排放占全厂排放的90%以上，主要以有机液体存储与调和挥发、废水收集及处理过程、设备动静密封点泄漏、有机液体装卸挥发、冷却塔和循环冷却水系统等5个源项排放为主。

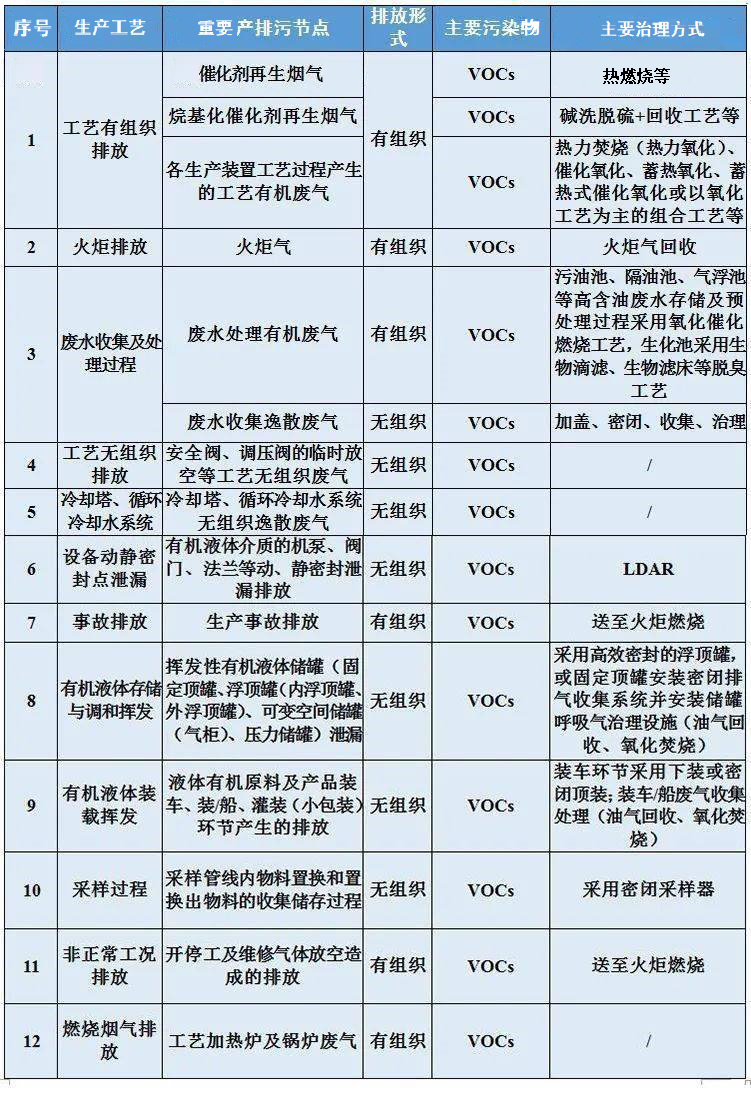

典型石油炼制工业VOCs废气排放节点

排放标准

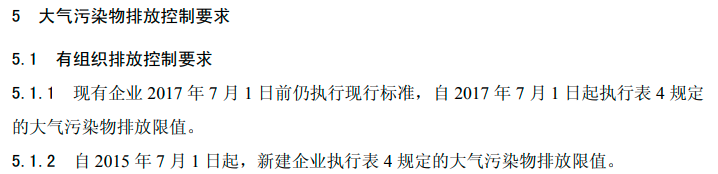

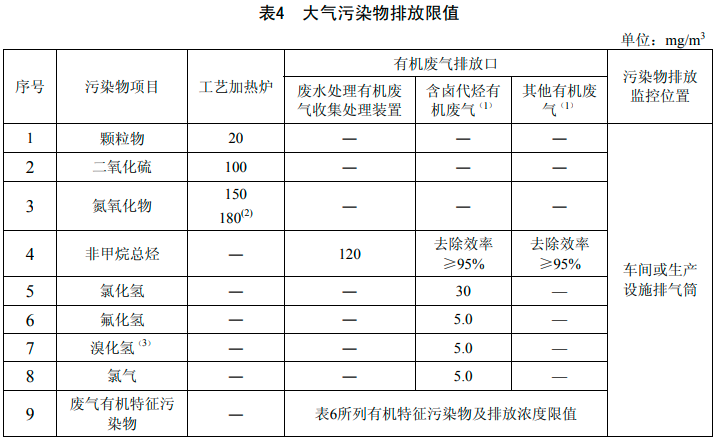

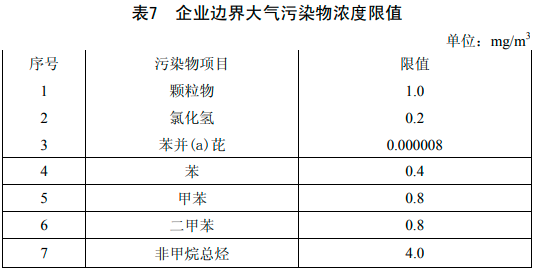

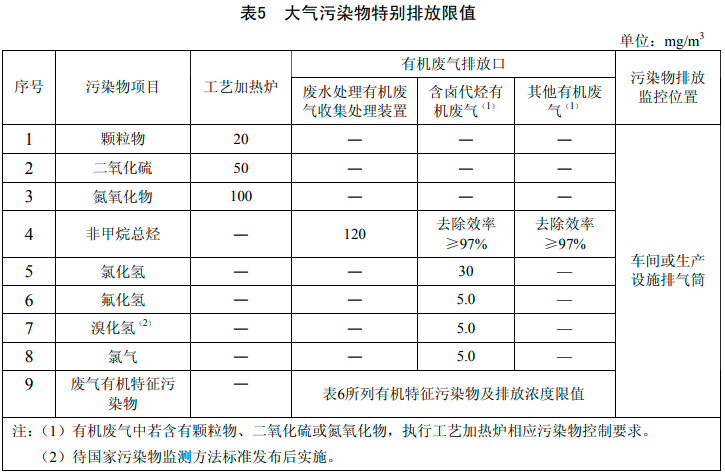

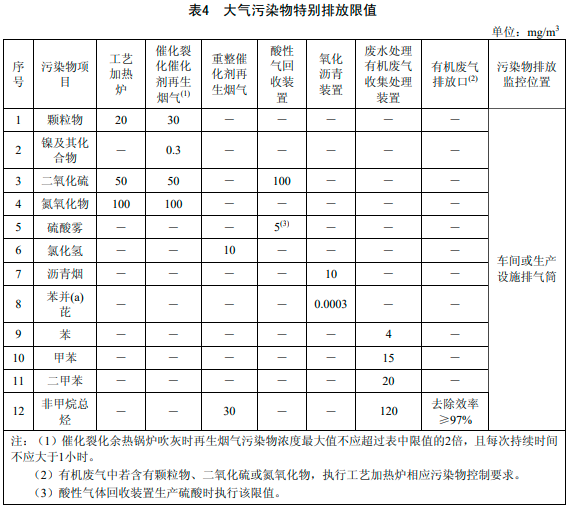

GB31571-2015《石油化学工业污染物排放标准》

方案构成

炼油与石油化工行业VOCs排放以无组织排放为主，VOCs无组织排放占全厂排放的90%以上，主要以有机液体存储与调和挥发、废水收集及处理过程、设备动静密封点泄漏、有机液体装卸挥发、冷却塔和循环冷却水系统等5个源项排放为主。

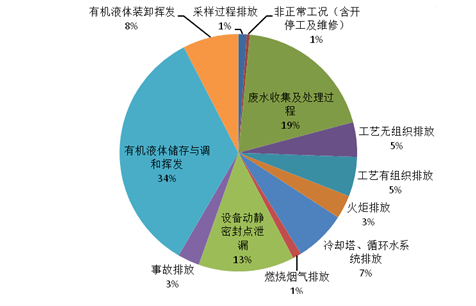

炼油与石油化工行业VOCs排放量各源项占比

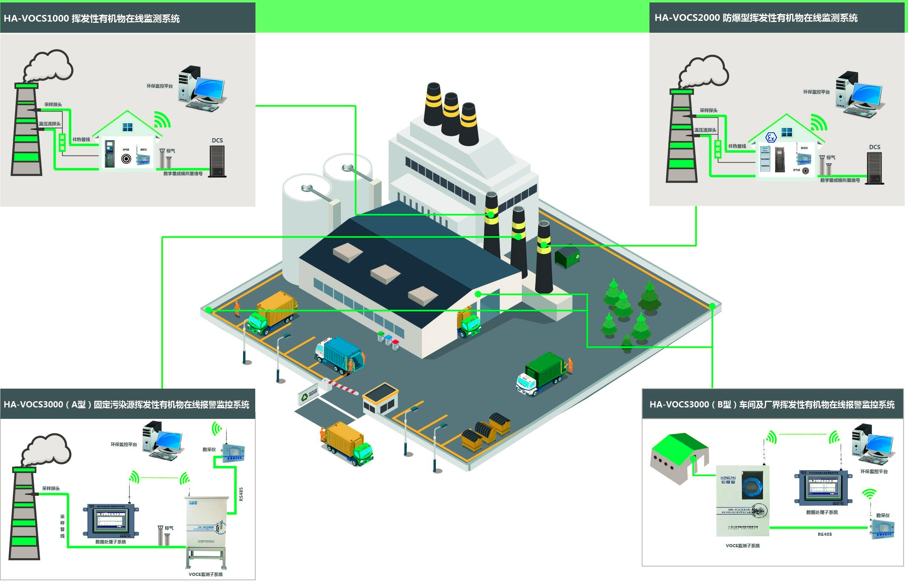

根据地方生态环境主管部门的不同要求，推荐方案如下

有组织排放：HA-VOCS1000 ＋ HA-VOCS3000（A）方案

无组织排放：HA-VOCS3000（B） + HYPERSENSE 1000 方案

方案优势

A． HA-VOCS1000优势

1. 快速旁路

具有快速旁通流路，仪表采样响应速度快

2. 全热法

系统采用全热法，从采样探头到分析全程高温，无需除水，有效避免样品损失，保证监测数据准确可靠

3. 高温过滤探头

具备自动吹扫功能，可自动去除探头滤芯表面的粉尘，延长探头使用寿命

4. 可扩展

系统可监测总烃、甲烷、非甲烷总烃、苯系物、恶臭以及上百种有机废气等，可满足不同客户的监测需求

B．HA-VOCS3000A/B优势

1. 长寿命传感器

配置自主研发超长寿命PID传感器，使用年限可达3年，

2. 广谱性

内置200多种VOCs气体库，方便用户选择

3. 配置多样性

多种针对性预处理配置方案，减少环境影响，满足多工况需求

4. 人机交互

HMI人机交流界面操作简便，具备实时显示、历史查询、报警记录等功能

5. 功能性强

丰富通讯接口，满足各种环保上传需求，故障自诊断，用户迅速判断和解决突发故障

6. 无线通讯

可配置无线通讯模块，实现现场与用户控制中心的无线通讯，信号接收灵敏度高、抗干扰能力强；

7. 可扩展性

固定源选配温压流监测仪，计算烟道中烟气的温度，压力，流速

厂界可扩展增加风向，风速，气温，气压，湿度检测，用于工业园区厂界监测

D.  HYS1000便携式VOCS气体检测仪优势

1. 外置传感器仓

维护便捷，无需拆卸整机，即可更换传感器和过滤件，

2. 万向采样探头

方便特殊角度，受限空间检测

3. 大容量存储

标配60万条数据存储容量，可轻松存储12个月内的检测数据，无需配置内存卡

4. ID设置

可进行用户和检测地点ID设置，存储不同用户，不同地点的检测信息

5. 对比监测

可做治理前后VOC对比监测，可进行去除率计算

C.  HYS1000便携式VOCS检测仪优势

6. 外置传感器仓

维护便捷，无需拆卸整机，即可更换传感器和过滤件，

7. 万向采样探头

方便特殊角度，受限空间检测

8. 大容量存储

标配60万条数据存储容量，可轻松存储12个月内的检测数据，无需配置内存卡

9. ID设置

可进行用户和检测地点ID设置，存储不同用户，不同地点的检测信息

10. 对比监测

可做治理前后VOC对比监测，可进行去除率计算

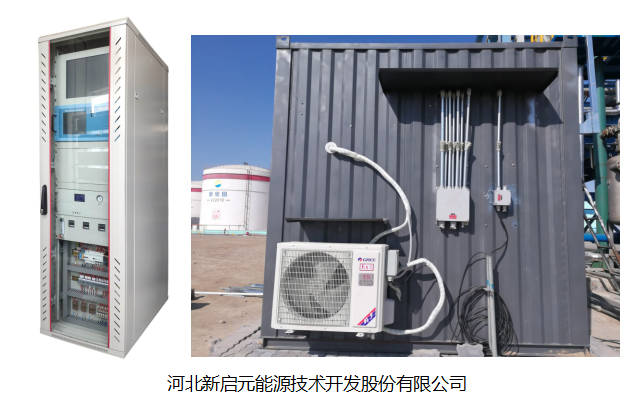

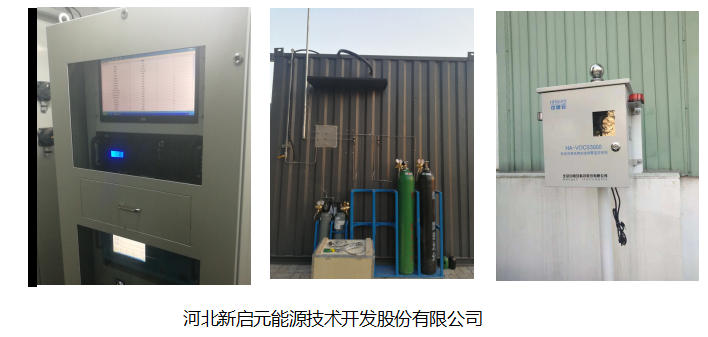

使用案例
